新系列气动薄膜双座调节阀

  • 产品介绍
  • 型号意义

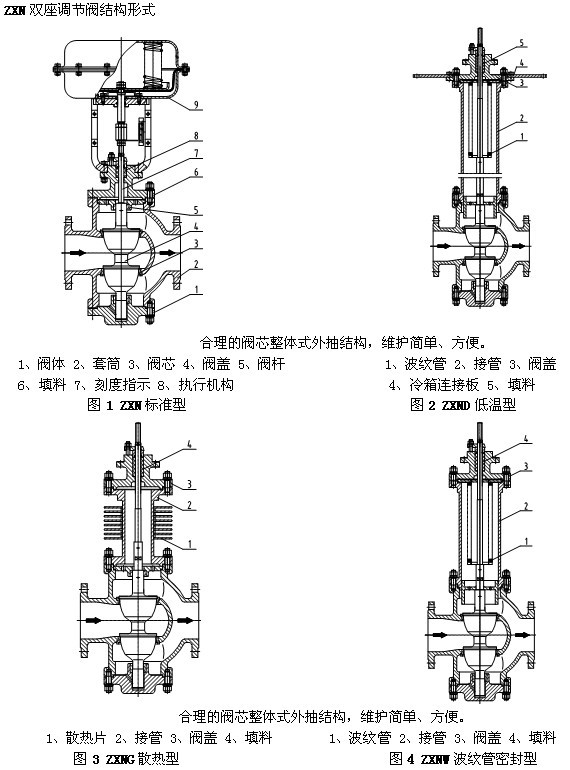

  • 产品结构/安装尺寸
  • 故障原因及排除方法

ZXN型新系列气动薄膜双座调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、
阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、
流量、温度、液位保持在给定值。特别适用于允许压差较大,而允许泄漏量也较大的不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;
阀体口径范围DN20~200。适用流体温度由-200℃~+560℃,其范围内多种档次。泄漏量标准有II级或IV级。
流量特性为线性或等百分比。多种多样的品种规格可供选择。
产品特点:
顶底、层双导向双座调节阀,工作时稳定性好。
有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
不平衡力小,允许使用压差较大。
执行机构采用多弹簧结构,高度减小30%。重量减轻30%。
可调范围大,固有可调比为50%。
ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封,堵绝流体外漏。

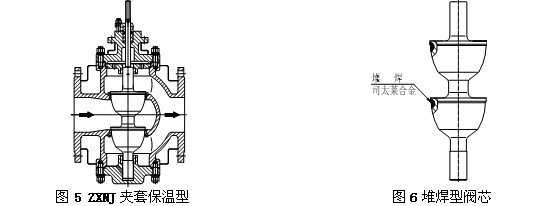

ZXNJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料:
阀体、阀盖:HT200,
50ZG芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
填片:橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物、
弹簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
软密封阀芯:增强聚四氟乙烯
执行机构
型    式:多弹簧式薄膜执行机构
  ZP280B/K,ZP400B/K,ZP600B/K,ZP1000B/K
阀 作 用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
弹簧量程:20~100KPa,40~200KPa
          80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5(M10×1)
环境温度:-30℃~+70℃
附    件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它

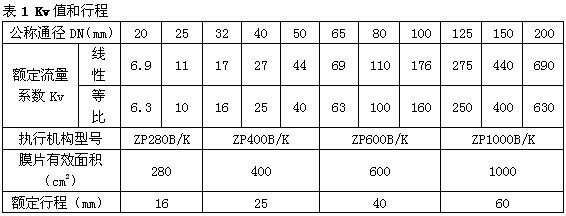

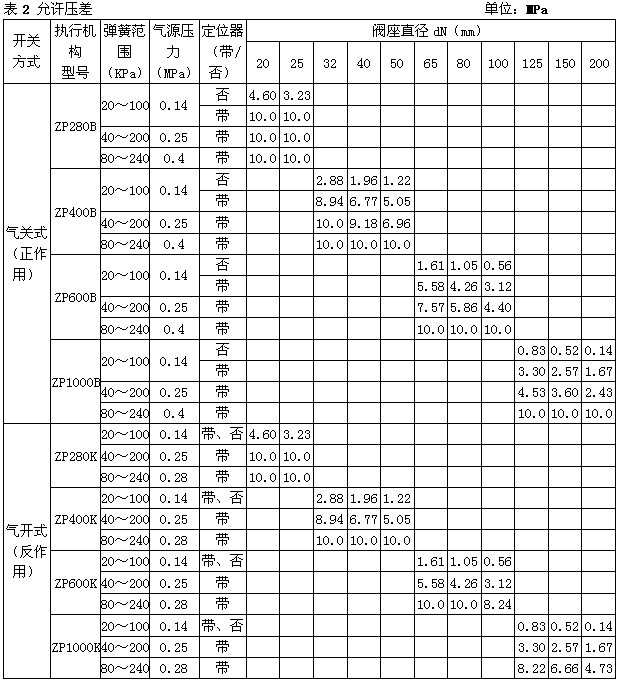

注 1)对于ZXNW型双座波纹管密封调节阀,最大允许压差为1.0MPa,表中数据若数值小于1.0MPa则不变,若数值大于1.0MPa,则取值1.0MPa。

外形尺寸及重量

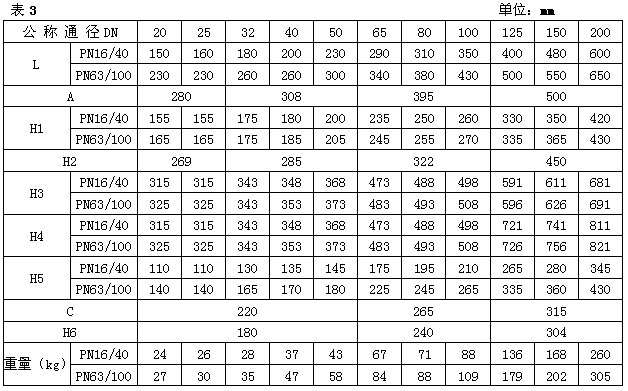

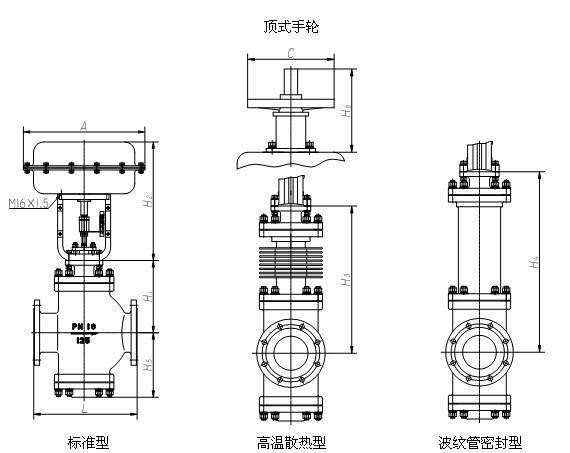

标准型 散热型 波纹管密封型外形尺寸及重量

注 1)表中重量为不带附件标准型数据,也可安装侧装式手轮。
   2)阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。

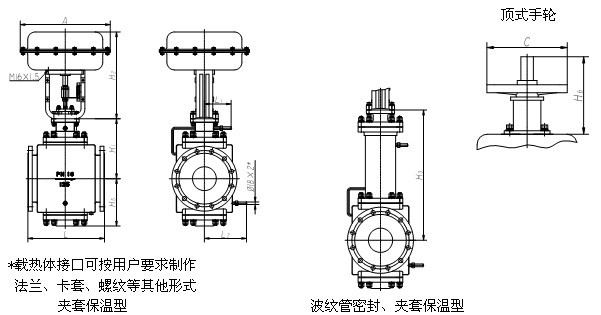

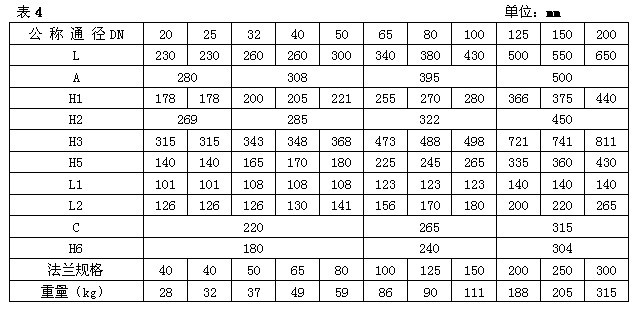

夹套保温型外形尺寸及重量






中国.上玉集团有限公司是专业生产自控阀的厂家,新系列气动薄膜双座调节阀订货须知:
一、①新系列气动薄膜双座调节阀产品名称与型号②新系列气动薄膜双座调节阀口径③新系列气动薄膜双座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的新系列气动薄膜双座调节阀型号,请按新系列气动薄膜双座调节阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
