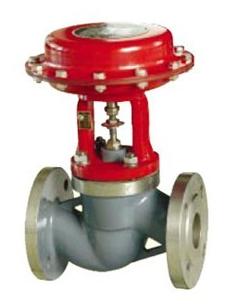

气动薄膜套筒切断阀

ZMQM气动薄膜套筒切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
　　切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
　　本系列产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。
产品特点
◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
◇ 阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
◇ 阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
◇ 平衡型阀内件，提高了切断阀的许用压差。
◇ 波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
◇ 活塞式执行机构，操作力大，使用压差大。
主要零件材料


主要零件材料
阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料：聚四氟乙烯，柔性石墨
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
技术参数

1） 本产品性能和指标贯彻GB/T4213-92;
2） 表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3） 表允许值为使用标准缸值，可配用不同的气缸提高允许压差。

允许压差





连接标准
法兰标准：铸铁法兰按BG4216-84
铸铁法兰按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16为凸面；
PN10、PN16为凹凸面、阀体为凹面。
结构长度：BG12221-98。
执行机构气信号接号：内螺纹M10×1。
＊ 阀体法法及法兰端面距离可以按用户指定的标准制造。如：ANS、IJIS、DIN等标准。



中国.上玉集团有限公司是专业生产自控阀的厂家，气动薄膜套筒切断阀订货须知：
一、①气动薄膜套筒切断阀产品名称与型号②气动薄膜套筒切断阀口径③气动薄膜套筒切断阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动薄膜套筒切断阀型号，请按气动薄膜套筒切断阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
