新系列气动薄膜直通单座调节阀

  • 产品介绍
  • 型号意义

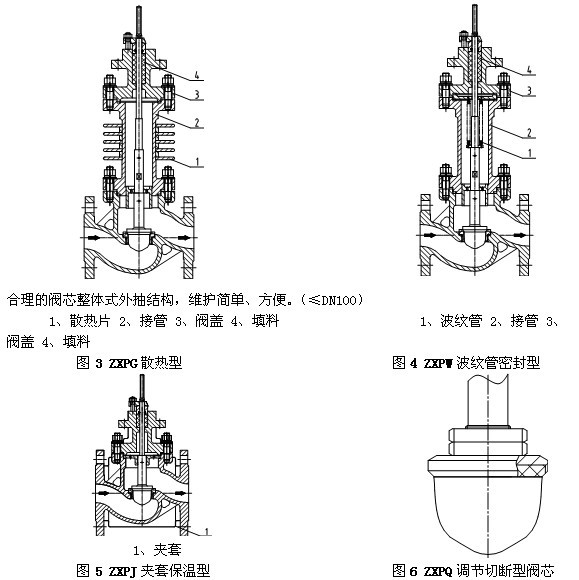

  • 产品结构/安装尺寸
  • 故障原因及排除方法
   ZXP型新系列气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、
流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等
介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
    本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、
64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为
线性或等百分比。多种多样的品种规格可供选择。
  产品特点:
1、顶导向单座调节阀,结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料:
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13

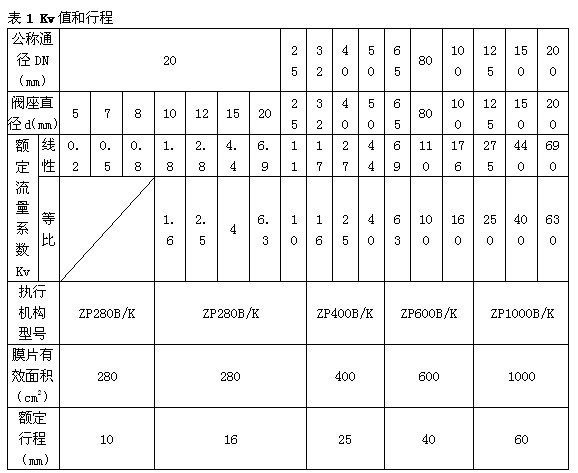

执行机构
型    式:多弹簧式薄膜执行机构
          ZP280B/K,ZP400B/K,ZP600B/K,ZP1000B/K
阀 作 用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
弹簧量程:20~100KPa,40~200KPa  80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5(M10×1)
环境温度:-30℃~+70℃
附    件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它

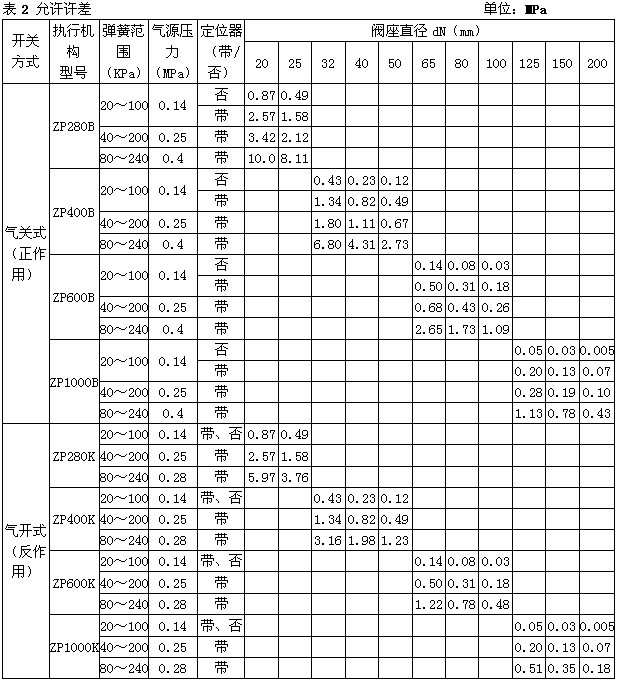

注 1)对于ZXPW型单座波纹管密封调节阀,最大允许压差为1.0MPa,表中数据若数值小于1.0MPa则不变,
若数值大于1.0MPa,则取值1.0MPa。

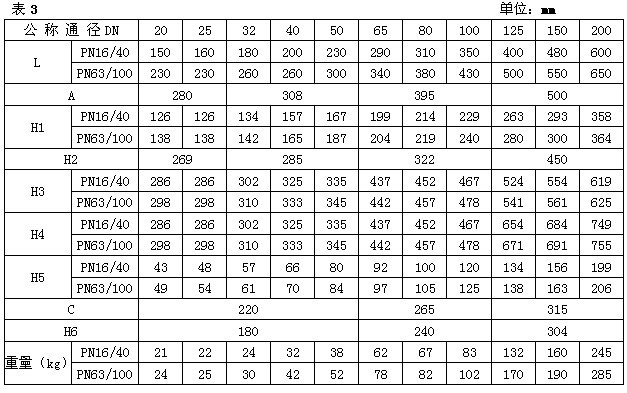

外形尺寸及重量

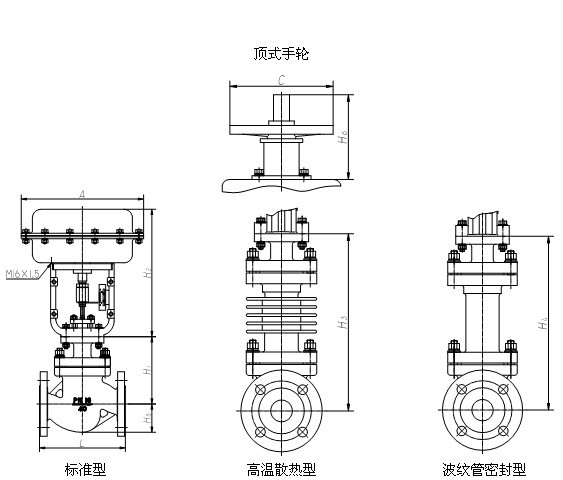

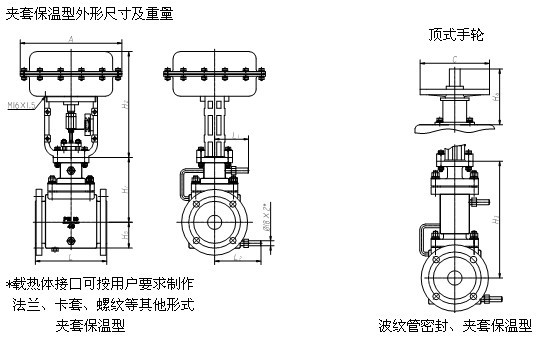

标准型 散热型 波纹管密封型外形尺寸及重量

注 1)表中重量为不带附件标准型数据,也可安装侧装式手轮。
   2)阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。



中国.上玉集团有限公司是专业生产自控阀的厂家,新系列气动薄膜直通单座调节阀订货须知:
一、①新系列气动薄膜直通单座调节阀产品名称与型号②新系列气动薄膜直通单座调节阀口径③新系列气动薄膜直通单座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的新系列气动薄膜直通单座调节阀型号,请按新系列气动薄膜直通单座调节阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
