产品名称：补偿式偏心半球阀
阀门型号：
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义
产品结构/安装尺寸
故障原因及排除方法

补偿式偏心半球阀在以引进德国先进技术为基础，经消化、提高的高科技更新换代产品，为提高我国工业管理装备水平提供了新型优异产品。本系列产品采用新型纳米陶瓷材料制作阀门的密封部件和易损部件，提高了阀门产品的耐磨性、防腐性及密封性，大大延长了阀门的使用寿命。纳米陶瓷密封阀门其耐磨损，密封性好，能最大限度地减少泄漏，对环境保护将起到积极的推进作用。产品广泛应用于石油、化工、造纸、冶金、污水处理等工业行业中液体、半流体、浆状液体、空气、烟气、煤气、可燃气体、固物粉料、晶粒料及含杂质多的两相流体和易沉淀、易结垢、结晶等特种介质的切断、调节及输送控制。是本公司获得国家发明专利产品，专利号：2009200754893。

二、产品特点

    设计独特，自动补偿性能强
    密封面耐磨、耐冲刷
    剪切自洁能力强，密封性能优越
    启闭迅速轻便、压损小

三、主要的参数性能

公称通径	32～1600	32～1400	32～1000	32～600	32～400	32～300	32～200
公称压力（Mpa)	0.6	1.0	1.6	2.5	4.0	6.4	10.0
公称压力（Class）			150		300		600
公称压力K级			10		20		40
壳体试压Mpa	0.9	1.5	2.4	3.8	6	9.6	15
（Class.K级）			3		7.8		15.4
密封试压Mpa	0.66	1.1	1.8	2.8	4.4	7.04	11.0
(Class.K级）			2.2		5.6	5.6	11.2
气密试压Mpa	0.5～0.7

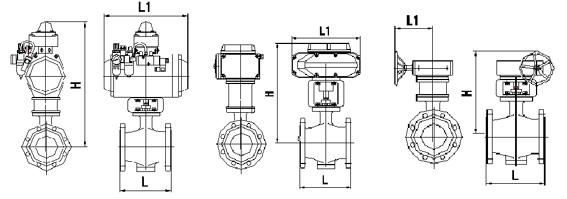

四、外形尺寸图

公称直径	执行器(参考)	公称压力（Mpa)																					公称压力（Class）
公称直径		0.6			1.0			1.6			2.5			4.0			6.4			10.0			150（2.0）			300(5.0)
mm/in		H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1
32─1¼	气动GTD	503		164	503		164	503		164	521		190	531		210	567		247	682		276	583		190
	电动DCL	356		160	356		160	356		160	356		160	366		196	386		196	386		196	446		196
	蜗轮型	330	180	50	330	180	50	330	180	50	330	180	50	330	180	50	350	229	55	350	229	55	410	180	192
40─1½	气动GTD	518		190	518		190	518		190	528		210	542		247	577		276	588		308	603		210	634		276
	电动DCL	371		160	371		160	371		160	381		196	381		196	401		196	386		196	466		196	466		196
	蜗轮型	345	200	50	345	200	50	345	200	50	345	200	50	345	200	50	365	241	55	365	241	55	430	200	192	430	200	192
50─2	气动GTD	533		210	533		210	533		210	549		247	564		276	595		308	616		348	618		247	644		308
	电动DCL	296		196	396		196	396		196	396		196	396		196	396		196	396		196	481		196	481		196
	蜗轮型	360	178	50	360	178	50	360	178	50	360	178	50	360	178	50	380	292	55	380	292	55	445	178	192	445	250	192
65─2½	气动GTD	543		247	543		247	543		247	558		276	569		308	605		348	622		378	633		276	665		348
	电动DCL	406		196	406		196	406		196	406		196	406		196	445		255	445		255	496		196	515		255
	蜗轮型	370	190	50	370	190	50	370	190	50	370	190	50	370	190	50	390	330	55	390	330	55	460	190	192	460	290	192
80─3	气动GTD	563		276	563		276	563		276	574		308	595		348	620		378	653		432	673		308	711		348
	电动DCL	445		255	445		255	445		255	445		255	445		255	485		255	485		255	555		255	555		255
	蜗轮型	390	203	100	390	203	100	390	203	100	390	203	100	390	203	100	430	356	105	430	356	105	500	203	227	500	310	227
100─4	气动GTD	578		308	578		308	578		308	599		348	616		378	652		432	673		524	693		348	744		432
	电动DCL	460		255	460		255	460		255	460		255	460		255	500		255	500		255	575		255	575		255
	蜗轮型	405	229	100	405	229	100	405	229	100	405	229	100	405	229	100	445	432	105	445	432	105	520	229	227	520	350	227
125─5	气动GTD	593		348	593		348	593		348	610		378	642		432	673		524	723		648	713		378	770		524
	电动DCL	475		255	475		255	475		255	475		255	475		255	535		255	535		255	595		255	595		255
	蜗轮型	420	254	150	420	254	150	420	254	150	420	254	150	420	254	150	480	508	160	480	508	160	540	254	279	540	380	279
150─6	气动GTD	613		378	613		378	613		378	647		432	670		524	740		648	788		715	734		432	804		648
	电动DCL	495		255	495		255	495		255	500		310	500		310	580		310	580		310	625		310	625		310
	蜗轮型	440	267	150	440	267	150	440	267	150	440	267	150	440	267	150	520	559	160	500	559	160	565	267	279	565	405	279
200─8	气动GTD	633		432	633		432	633		432	656		524	703		648	791		715	849		795	793		524	888		715
	电动DCL	520		310	520		310	520		310	520		310	520		310	650		310	650		310	680		310	700		310
	蜗轮型	460	292	220	460	292	220	460	292	220	460	292	220	460	292	220	570	660	230	570	660	230	620	292	340	620	420	340
250─10	气动GTD	663		524	663		524	663		524	710		648	758		715	816		795				828		648	934		795
	电动DCL	570		310	570		310	570		310
	电动Q										490		662	490		662	620		662				655		662	655		662
	蜗轮型	490	394	220	490	394	220	490	394	220	490	394	220	490	533	220	620	787	230			, , ,,	655	533	340	655	568	340
300─12	气动GTD	713		648	713		648	713		648	761		715	803		795							853		715
	气动HAW																803		1380							853		1380
	电动Q	540		662	540		662	540		662	540		662	540		662	730		662				680		662	680		662
	蜗轮型	540	419	400	540	419	400	540	419	400	540	419	400	540	610	400	730	838	420				680	610	435	680	648	435
350─14	气动GTD	783		715	783		715	783		715	841		795										903		795
	气动HAW													783		1380										903		1860
	电动DQ										610		755	610		755							730		755	730		755
	电动Q	610		662	610		662	610		662
	蜗轮型	610	550	400	610	550	400	610	550	400	610	550	400	610	686	400							730	686	435	730	760	435
400─16	气动GTD	858		795	858		795	858		795
	气动HAW										858		1380	858		1860							953		1380	953		1860
	电动DQ	685		755	685		755	685		755	685		755	685		915							780		755	780		915
	蜗轮型	685	600	500	685	600	500	685	600	500	685	600	500	685	762	500							780	700	580	780	838	580
450─18	气动HAW	928		1380	928		1380	928		1380	928		1860										993		1860
	电动DQ	755		755	755		755	755		755	755		915										820		915
	蜗轮型	755	660	500	755	660	500	755	660	500	755	660	500										820	730	580
500─20	气动HAW	1018		1860	1018		1860	1018		1860	1018		1860										1073		1860
	电动DQ	845		946	845		946	845		946	845		946										900		946
	蜗轮型	845	711	700	845	711	700	845	711	700	845	711	700										900	711	690
600─24	气动HAW	1073		1860	1073		1860	1073		1860	1073		1860										1113		1860
	电动DQ	900		1210	900		1210	900		1210	900		1210										940		1210
	蜗轮型	900	1067	700	900	1067	700	900	1067	700	900	1067	700										940	1067	690
700─28	气动HAW	1273		1860	1273		1860	1273		1860
	电动DQ	1100		1210	1100		1210	1100		1210
	蜗轮型	1100	1087	900	1100	1087	900	1100	1087	900
800─32	气动HAW	1343		1860	1343		1860	1343		1860
	电动DQ	1170		1210	1170		1210	1170		1210
	蜗轮型	1170	1150	900	1170	1150	900	1170	1150	900
900─36	气动HAW	1450		2350	1450		2350	1450		2350
	电动DQ	1280		1415	1280		1415	1280		1415
	蜗轮型	1280	1283	1350	1280	1283	1350	1280	1283	1350
1000─40	气动HAW	1523,		2350	1523		2350	1523		2350
	电动DQ	1350		1415	1350		1415	1350		1415
	蜗轮型	1350	1460	1350	1350	1460	1350	1350	1460	1350
1200 ─ 44	气动HAW	1623		2350	1763		2350
	电动DQ	1350		1415	1350		1415
	蜗轮型	1450	1650	1350	1590	1650	1350
1400─48	气动HAW	1748		2350	1953		2350
	电动DQ	1575		1415	1575		1415
	蜗轮型	1575	1800	1450	1780	1800	1450
1600─52	气动HAW	1823		2350
	电动DQ	1650		1415
	蜗轮型	1650	1850	1450

中国.上玉集团有限公司是专业生产自控阀的厂家，补偿式偏心半球阀订货须知：
一、①补偿式偏心半球阀产品名称与型号②补偿式偏心半球阀口径③补偿式偏心半球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的补偿式偏心半球阀型号，请按补偿式偏心半球阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。
