气动角座阀(不锈钢头)

工作压力：0—1.6MPa

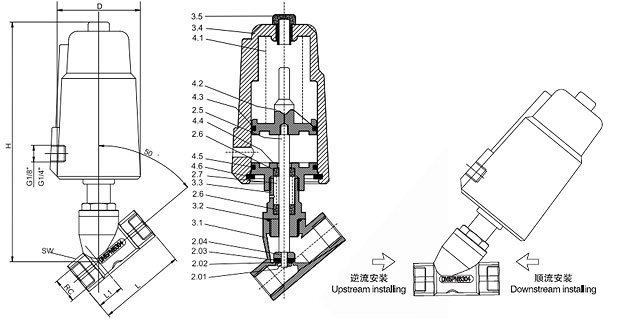

外形尺寸(mm)
DN	G	L	L1	SW	H	D	执行器
10	3/8"	55	17	21	120	51	40
15	1/2"	70	21	26.5	138	51	40
20	3/4"	76	23	32	154	62	50
25	1"	90	25	40	168	62	50
32	1-1/4"	116	32	50	200	76	63
40	1-1/2"	116	32	55.5	215	92	80
50	2"	138	40	68.5	230	92	80
65	2-1/2"	168	51	85	268	117	100

部件列表
2.01螺栓	3.1阀体	4.1弹簧
2.02孔板密封件	3.2密封环	4.2活塞
2.03密封盘	3.3螺纹连接件	4.3O型圈
2.04阀盘	3.4汽缸	4.4阀盖
2.5阀杆	3.5观察窗	4.5O型圈
2.6V型填料		4.6承压环
2.7弹簧

中国.上玉集团有限公司是专业生产气动角座阀的厂家，气动角座阀(不锈钢头)订货须知：
一、①气动角座阀(不锈钢头)产品名称与型号②气动角座阀(不锈钢头)口径③气动角座阀(不锈钢头)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动角座阀(不锈钢头)型号，请按气动角座阀(不锈钢头)型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
