法兰气动角座阀

工作压力：0-1.6MPa

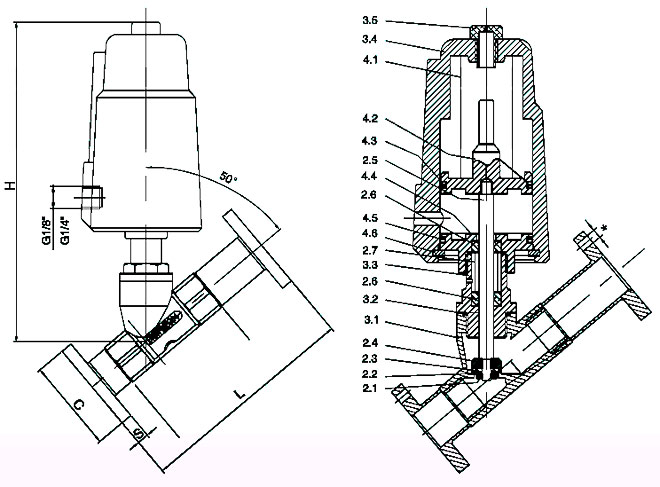

Outline Dimension(mm)
DN	*	L	C	S	H	D	执行器
15	14x4	172	95	16	170	51	40
20	14x4	182	105	16	185	62	50
25	14x4	196	115	18	195	62	50
32	16x4	228	135	18	235	76	63
40	18x4	228	145	20	250	92	80
50	18x4	250	160	22	265	92	80
65	20x4	295	180	24	305	117	100
80	20x4	320	195	24	365	140	125

部分列表
2.1螺栓	3.1阀体	4.1弹簧
2.2孔板密封件	3.2密封环	4.2活塞
2.3密封盘	3.3螺纹连接件	4.3O型圈
2.4阀盘	3.4汽缸	4.4阀盖
2.5阀杆	3.5观察窗	4.5O型圈
2.6V型填料		4.6档圈
2.7弹簧

中国.上玉集团有限公司是专业生产气动角座阀的厂家，法兰气动角座阀订货须知：
一、①法兰气动角座阀产品名称与型号②法兰气动角座阀口径③法兰气动角座阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的法兰气动角座阀型号，请按法兰气动角座阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
