常闭式气动衬氟隔膜阀

  • 产品介绍
  • 型号意义

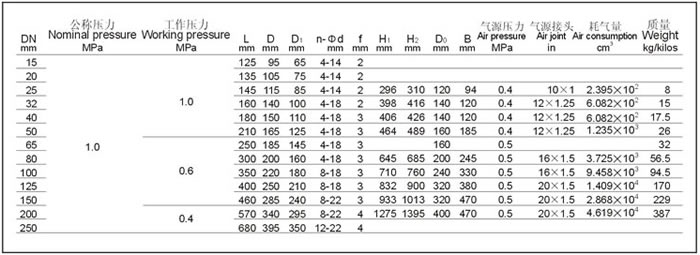

  • 产品结构/安装尺寸
  • 故障原因及排除方法

产品关键字:常闭式气动衬氟隔膜阀,常闭式气动隔膜阀,气动衬氟塑料隔膜阀,衬氟隔膜阀,气动隔膜阀,隔膜阀



常闭式气动衬胶隔膜阀产品特点:G6B41J-10型 常闭气动 G6B41W-6型 G6B41J-4型

G6B41FS-6型设计与制造按:GB12239 结构长度按:GB12221 法兰连接尺寸按:GB 4216.4

 试验与检验按:GB/T 13927 常闭式气动衬胶隔膜阀




一、G6B41F气动衬氟隔膜阀结构特点
1.复合隔膜将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。
2.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂,应视工况、介质特性进行定期更换。
3.利用FEP(Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料衬里性能表”。
二、G6B41Fs气动衬氟隔膜阀各种型号
手 动 G41F3(堰式) 气 动 G641F3
G41F46(堰式) G641F46
G45F3(堰式) G6B41F3
G45F46(堰式) G6B41F46
电 动 G9B41F3(防爆型) 电 动 G941F3
G9B41F46(防爆型) G941F46
三、G6B41Fs气动衬氟隔膜阀零部件材料
序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
NO Name Z C P R PL RL
1 阀体、阀盖、阀瓣 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 35 1Cr13 1Cr18Ni9Ti 1Cr18Ni12M02Ti 00Cr18Ni10 00Cr17Ni14M02
3 衬里层 FEP(F46) PFA PCTFE(F3)
4 隔膜 FEP(F46)/CR(氟丁橡胶)  PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶)
5 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3
6 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti
7 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
8 手轮 HT200 HT200 WCC WCC WCC WCC







中国.上玉集团有限公司是专业生产衬氟阀门的厂家,常闭式气动衬氟隔膜阀订货须知:
一、①常闭式气动衬氟隔膜阀产品名称与型号②常闭式气动衬氟隔膜阀口径③常闭式气动衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的常闭式气动衬氟隔膜阀型号,请按常闭式气动衬氟隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

G6B41J-10

G6B41W-6

G6B41J-6

G6B41FS-6

维护保养和安装使用注意事项
  1.阀门应存放在干燥通风的室内,严禁堆迭放置。
  2.库存阀门的通路两端必须封口,以防异物进入内腔而损伤密封部件。且应避免与油类或其它易燃物品接触。
  3.本阀的金属加工表面应清除污垢,并涂以防锈剂。
  4.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品,以免产生橡胶溶胀而影响阀门使用寿命。
  5.在存放期间或停用期间,应逆时针旋转手轮,使阀门处于微启状态,避免使隔膜因长期受压而失去弹性。
  6.运输过程中或安装时,吊索不得系结在手轮或阀杆上。并严禁与其它金属或硬质物撞击,以防损伤零件和衬层。 字串6
  7.安装前,应仔细核对管路的运行条件及介质是否与本阀规定的适用范围相符,避免选型不当而造成不必要的损失,乃致发生意外事故。
  8.本阀除不宜应用于真空管路外,可在管路的任意位置安装作双向流动,但应确保操作和维修的方便。
  9.安装时,应将阀体内腔清洗干净,防止污垢卡阻或损伤密封部件,并检查各部位连接螺栓是否均匀紧固。
  10.运行中必须经常检查与介质接触的部件,并按实际使用情况,定期更换易损部件。
  11.当需要换隔膜时,应注意切勿将隔膜拧得过紧或过松。
  12.本阀如应用于间断性运行管路上,则在停止使用期间,应清洗与介质接触部位,以延长使用寿命。
  13.在手动操作纵阀门时,不得借助于辅助杠杆使阀门启闭,以免扭矩过大而损伤驱动零件或密封部位。
