产品关键字:隔膜阀,衬氟隔膜阀,美标衬氟隔膜阀,堰式衬氟隔膜阀,美标堰式衬氟隔膜阀



设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:ANSI B16.1

用途:
AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种氟塑料,适用于不同工作温度和液体管路.
适用温度:≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)

材料:
阀 体:铸铁、球墨铸铁、碳钢、不锈钢
阀 盖:铸铁、球墨铸铁、碳钢、不锈钢
衬 里:无衬里、氟塑料
隔 膜:氟塑料
阀 瓣:铸铁、碳钢
阀 杆:碳钢、不锈钢
手轮:铸铁

压力等级:PN(MPa)0.6 1.0 1.6

测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

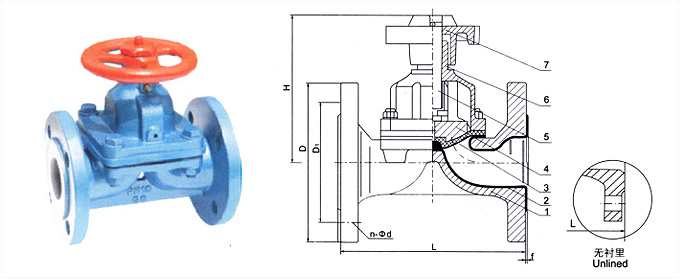

部件列表:
1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7.手轮





中国.上玉集团有限公司是专业生产衬氟阀门的厂家,美标堰式衬氟隔膜阀订货须知:
一、①美标堰式衬氟隔膜阀产品名称与型号②美标堰式衬氟隔膜阀口径③美标堰式衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的美标堰式衬氟隔膜阀型号,请按美标堰式衬氟隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
