GID型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。
适用的工作介质为空气和非腐蚀性气体。
电动高真空蝶阀主要技术性能
|
适用范围： |
105～1.3×10-4Pa |
|
阀门漏率： |
≤1.3×10-4Pa.L/S. |
|
适用温度： |
-25～+80℃(丁腈橡胶) |
|
电源： |
220V/50Hz |
|
安装方向： |
任意 |
电动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

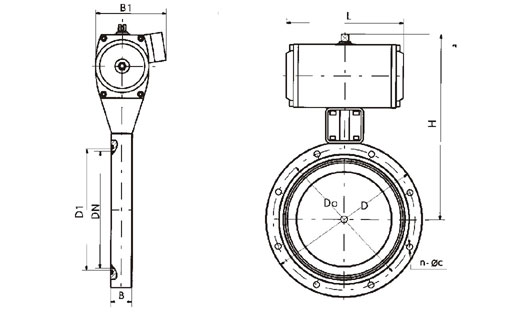

电动高真空蝶阀外形及连接尺寸(mm)(JB919)
型号
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
162
90
104
4-φ7
GID-50
50
110
90
55
22
175
90
104
4-φ7
GID-65
65
125
105
70
26
198
102
140
4-φ9
GID-80
80
145
125
85
30
208
102
140
4-φ9
GID-100
100
170
145
105
30
220
102
140
4-φ12
GID-150
150
220
195
156
35
272
115
164
8-φ12
GID-200
200
275
250
208
40
330
205
190
8-φ12
GID-250
250
330
300
258
45
335
205
190
8-φ14
GID-300
300
380
350
308
55
426
152
247
8-φ14
GID-400
400
500
465
410
60
520
180
308
8-φ18
GID-500
500
600
565
510
80
643
220
378
12-φ18
GID-600
600
710
670
610
100
760
270
524
12-φ21
GID-800
800
920
815
815
130
962
320
648
20-φ21
GID-1200
1200
1440
1280
1280
150
1360
385
1480
36-φ19
中国.上玉集团有限公司是专业生产真空蝶阀的厂家，电动真空蝶阀订货须知：
一、①电动真空蝶阀产品名称与型号②电动真空蝶阀口径③电动真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动真空蝶阀型号，请按电动真空蝶阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
