堵阀

  • 产品介绍
  • 型号意义
  • 产品结构/安装尺寸
  • 故障原因及排除方法
安装在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上,作为进行水压试验进的隔离装置。采用无传动装置方式,水压后拆除内部堵板,装入导流套,作为管道使用,下次水压时可再装入堵板。

结构特点
1、阀门压力等级按等于或高于设计压力和设计温度选取。
2、阀门按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。
3、可采用无传动装置方式和蜗轮传动方式两种(见图示)。
4、采用压力自紧式密封结构和螺栓连接阀盖结构两种形式,两端支管为焊接连接。
5、采用平面O型圈密封,阀座采用不锈钢堆焊而成。
6、对采用无传动装置方式,水压试验时装入堵板,水压试验后取出堵板可以进行多次水压试验。
7、堵板密封可通过调节支撑板上端的调节螺钉进行调节,以达到密封目的。

水压试验堵阀安装说明
1、阀门安装必须按阀体注射箭头方向进行安装,对采用无传转动装置方式,水压试验后取出堵板,O型密封圈应妥善保存。若采用蜗轮传动方式,则水压试验后无需拆除内部结构。
2、水压试验水温为20-70℃。
3、阀门与管道采用对口焊接时,阀体进出口与接管口径应取得一致。若阀门接口管道材料不相容,则需焊接过渡段。

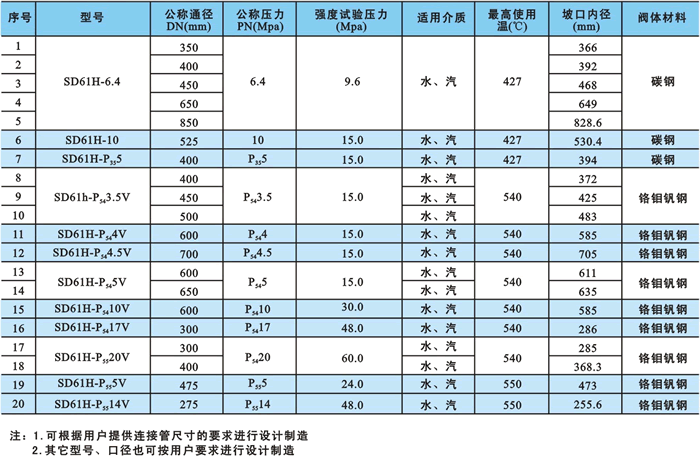

性能参数:



中国.上玉集团有限公司是专业生产止回阀的厂家,堵阀订货须知:
一、①堵阀产品名称与型号②堵阀口径③堵阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的堵阀型号,请按堵阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
