角式截止阀

  • 产品介绍
  • 型号意义

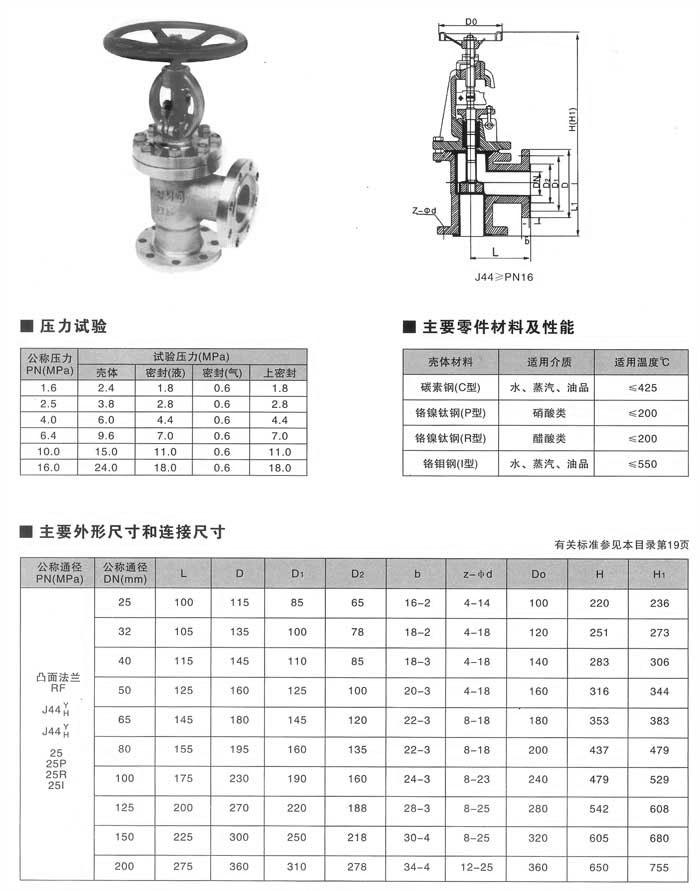

  • 产品结构/安装尺寸
  • 故障原因及排除方法

J44H角式截止阀/铸钢截止阀 截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装   截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。J44H角式截止阀/铸钢截止阀

主要种类有:德标波纹管截止阀,陆贡阀门气动截止阀,电动截止阀,液压截止阀,高温截止阀,高压截止阀,耐酸碱截止阀,高压电动截止阀,日标截止阀,美标截止阀,日标不锈钢截止阀,美标不锈钢截止阀,陆贡阀门碳钢截止阀,锻钢截止阀,不锈钢截止阀,铬钼钢截止阀,真空截止阀,陆贡阀门API磅级截止阀,高压对焊截止阀,伞齿轮截止阀,氨用截止阀,美标波纹管截止阀,防盗截止阀,船用直角截止阀等。
公称压力:PN1.0-25.0Mpa,150Lb-2500Lb
工作温度:-40-600℃
公称通经:DN15-600mm
连接方式:法兰,螺纹,对焊,承插焊,NPT
材质:304,316,304L,316L,WCB,CF3,CF8,CF3M,CF8M,铸钢,锻钢,不锈钢,铜等。

截止阀】也叫截门,是使用最广泛的一种阀门!它之所以广受欢迎,是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压,也适用于高压。【法兰角式截止阀】的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

公称压力:PN1.6-4.0(MPa)
公称通径:DN15-300(mm)



中国.上玉集团有限公司是专业生产角式截止阀的厂家,角式截止阀订货须知:
一、①角式截止阀产品名称与型号②角式截止阀口径③角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的角式截止阀型号,请按角式截止阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站,如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

一、角式截止阀主要性能规范:



遵循规范 STANDARD
设计与制造 GB12233/GB 12235
结构长度 GB 12221/JB96(长系列)
结构长度 GB78/JB79(GB、HG、SH)
压力试验 GB/T 13927
标志 GB 12220
供货 GB/T12252

角式截止阀法兰连接截止阀(角式)
角式截止阀设计与制造符合中国国家标准
1、基本结构形式:角式
2、公称压力:PN1.6-4.0(MPa)
3、公称通径:DN15-300(mm)
