英标常开式气动衬胶隔膜阀

+放大图片

产品名称：英标常开式气动衬胶隔膜阀
阀门型号：EG6K41J
上一个产品：堰式衬胶隔膜阀
下一个产品：气动三通阀(快装)
在线客服：
在线订购：

产品介绍
型号意义

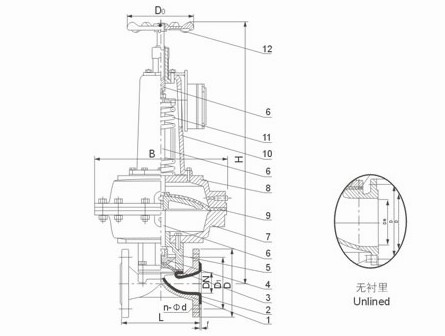

产品结构/安装尺寸
故障原因及排除方法

产品关键字：英标常开式气动衬胶隔膜阀,常开式气动隔膜阀,气动衬胶隔膜,英标隔膜阀,衬胶隔膜阀,气动隔膜阀,隔膜阀

英标常开式气动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

结构特点：

隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

中国.上玉集团有限公司是专业生产衬胶阀门的厂家，英标常开式气动衬胶隔膜阀订货须知：
一、①英标常开式气动衬胶隔膜阀产品名称与型号②英标常开式气动衬胶隔膜阀口径③英标常开式气动衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的英标常开式气动衬胶隔膜阀型号，请按英标常开式气动衬胶隔膜阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们上玉集团的专家为您审核把关。
感谢您访问上玉集团公司网站，如有任何疑问您可以拨打我们的全国热线电话:400-887-6587,我们一定会尽心尽力为您提供优质的服务。

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-	-

安装与维护:
　　
　　1．安装前应仔细核对管路的运行条件是否与本阀规定的适用范围相符，并应清洗内腔，以防污物卡阻或损伤密封部件。
　　
　　2．橡胶衬里层合橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响阀门使用寿命。
　　
　　3．安装时不得将线索系结在手轮或阀杆上起吊阀门。
　　
　　4．手动操作阀门时，不得借助于辅助杠杠，以防扭力过大而损伤驱动部件或密封部位。
　　
　　5．阀门应存放在干燥通风的室内，严禁堆放，库存阀门的两端通道必须封口，且启闭件应处于微开启状态。
　　
　　故障与消除:
　　
　　1,手轮操作不灵活:原因:A．阀杆变曲B．螺纹损伤
　　
　　消除方法;A,更换阀杆B,修整螺纹并加润滑油
　　
　　2,气动时阀门不能自动启闭:原因:A,气源压力过低B,弹簧预紧力过大C,橡胶隔膜损坏
　　
　　消除方法:A,调高供气压力B,减少弹簧预紧力C,更换隔膜
　　
　　3,阀体与阀盖连接处渗漏:原因:A,连接螺栓松动B,阀体衬胶层破裂
　　
　　消除方法:A,紧固连接螺栓B,更换阀体
